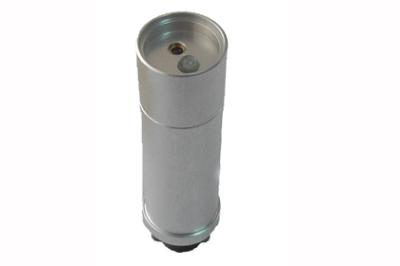

一﹑概述
QN-R1光電轉速傳感器由紅光發射管﹑紅光接收管及整形電路組成，紅光發射管向傳感器探頭前方發出紅光，紅光接收管按照檢測所接收物體反射光，然后來輸出開關量信號。
二﹑性能指標
供電電源： DC+5V～+15V
頻率響應范圍：0～3.5kHz，對應轉速0～200000 轉/分
檢測距離：10～100mm
輸出方式：NPN集電極開路接2K上拉電阻
輸出電平：低電平≤0.3V
工作溫度：0～70℃
外形尺寸：Φ22×81mm
三﹑使用方法
確認電源符合要求后，連接QN-R1光電傳感器到所配接儀表。端子接線圖見信號線標識。
用磁性表座或其他固定支架將QN-R1光電轉速傳感器固定好，被測物體除反光標志外的部分最好為啞光黑色，反光部分用高光反光紙，QN-R1光電轉速傳感器探測頭有兩個孔，其中兩個孔內可看到紅發發射管為紅色，接收管為透明色，這兩個孔應在轉動物體的直徑方向上。探測距離在10mm～100mm之間。側面還有一指示燈，當接收管接收到反射光時，燈滅。
反光部分用高光反光紙反光，當探頭物體移動，使反射光有較大變化時，QN-R1光電轉速傳感器應有輸出變化。具體調試時：要垂直柱的反射面，要高光反光紙，脈沖指示燈向上，讓發射和接收光電管連線與反光帶平行，再調整與反光面距離，使發射光反射到接收管上，接收到反射光燈滅。
四、使用注意事項
電源電壓及極性必須正確。被測物體反射盡可能小。
轉速標記只能每轉設一個。
反光紙要用光面反光，不能用啞面反光。

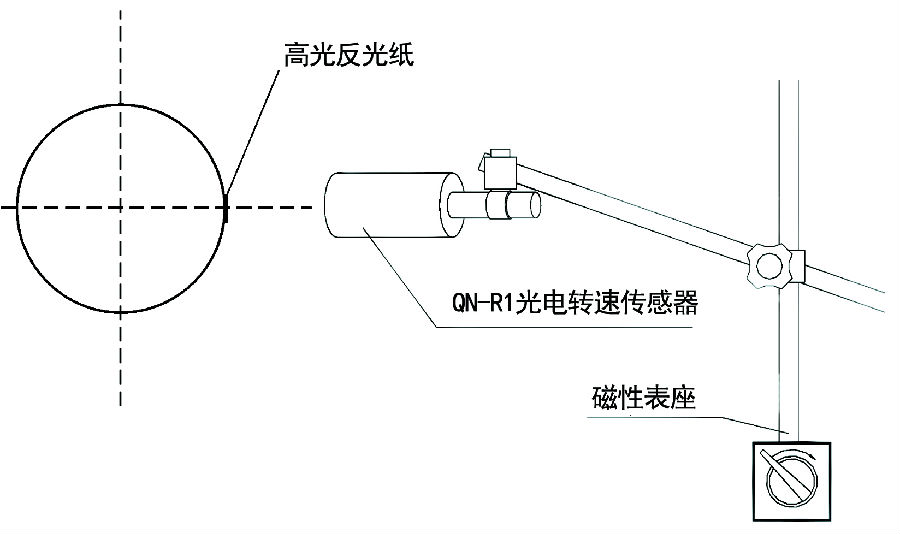

安裝注意事項如下圖所示：

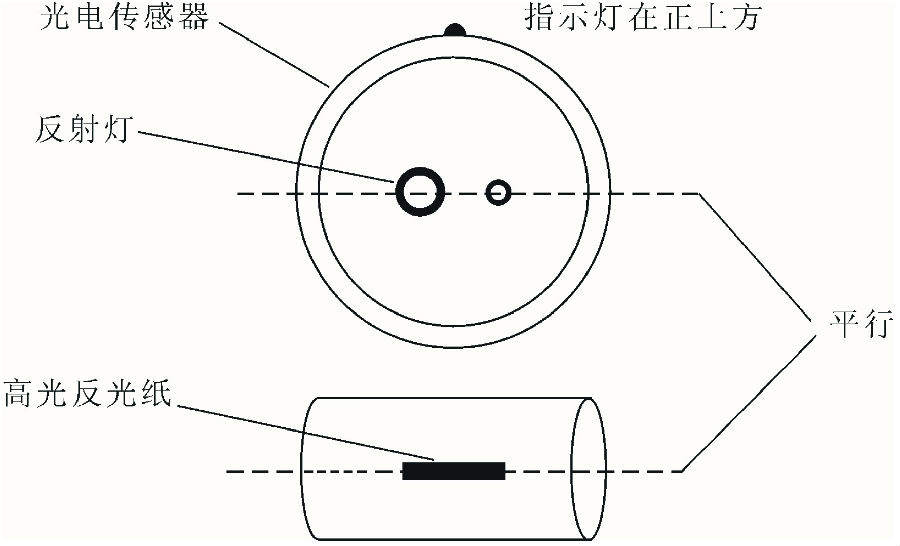

QN-R1光電轉速傳感器的紅光發射器和接收器要和貼在旋轉軸上的高光反光紙平行。
QN-R1光電轉速傳感器要和被測旋轉軸上下垂直左右垂直。
