一、概述
QN-F8Pro振動分析儀（8通道振動數據采集分析）主要用于多轉子大型旋轉機器的軸和軸承振動數據采集、振動故障分析，軸系平衡和振動等級評估等。在機組啟停過程中，為同時獲取8個測點的振動數據以及1個通道的轉速信號，建立機組振動檔案，通過對數據和各種圖形的分析，確定預知性檢修時段，適用于工業領域中各類精密設備的故障檢測，如風機、汽輪機、壓縮機、高速精密數控機床等的狀態監測和故障分析診斷。
二、主要技術指標
◆ 信號輸入：
8路振動信號配接磁電式速度傳感器或電渦流傳感器或加速度傳感器；1路鍵相信號配接光電傳感器或渦流傳感器
◆ 測量范圍：
轉速范圍：30～100000轉/分
振幅范圍：
位移：0～1000μm（P-P）
速度：0～100.0mm/s（P-P/RMS）
相位：0～360°
◆ 頻率響應：0.5Hz～20KHz
◆ 顯示：計算機屏幕，畫面刷新：≈ 1s
◆ 接口：網絡接口
◆ 監測分析圖表：
數據列表圖、時域波形圖、頻譜圖、波形+頻譜圖、軸心軌跡圖、趨勢分析圖、波德圖、正對稱/反對稱分析圖、極坐標圖、軸中心線位置圖、瀑布圖、層疊圖、多點趨勢曲線、歷史數據查詢等。
◆ 測量精度：
A/D采樣分辨率：18位，誤差<0.1%
采樣頻率：8通道同時采樣，最高采樣頻率：100KHz
FFT頻率分析：1024點
轉速：30～100000轉/分，誤差<±1轉/分

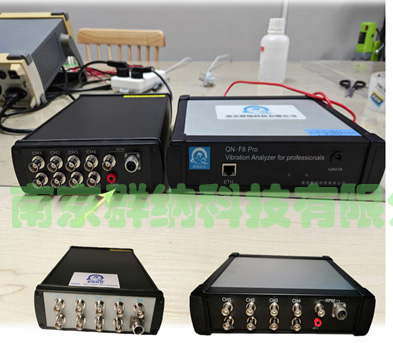

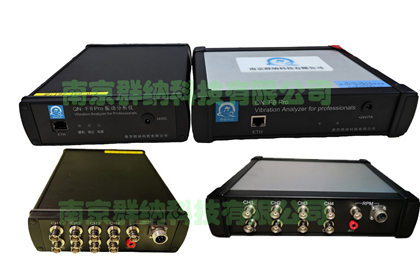

（幾種不同結構形式供用戶靈活自選）
