1、概述

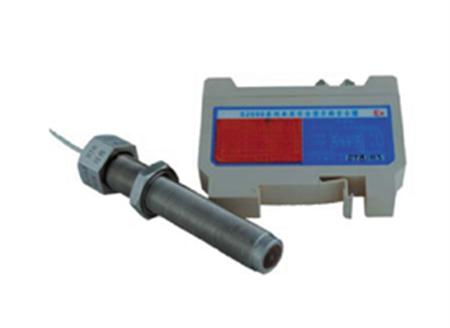

CS-1P型防爆轉速傳感器采用磁電感應無源型結構，其內阻小，抗干擾性能強，外殼為不銹鋼螺絲結構，內部用灌封劑澆封，緊固可靠，密封良好，安裝方便，引線為聚四氟乙烯專用屏蔽電纜，可耐高溫，適用于各種引燃溫度低，危險性嚴重的爆炸性氣體環境。
2、用途
適用于Ⅱ類爆炸性氣體、1區、2區爆炸性環境下的轉速鎖定。
3、技術參數
n 直流電阻：180±27Ω（25℃環境溫度下）。
n 測速范圍：0~10000r/min 。
n 非線性度：不大于0.1% F·S 。
n 傳感器的電感：70±5mH(25℃環境溫度下)。
n 傳感器的短路電流：
轉速：0~1000轉/分，短路電流0~3.5mA（有效值）；
轉速：1000~10000轉/分，短路電流3.5~4.0mA（有效值）。
n 輸出信號：須由安全柵供電
轉速：0~1000轉/分，輸出信號：≤6Vp-p ；
轉速：1000~2000轉/分，輸出信號：≤9Vp-p ；
轉速：2000~3000轉/分，輸出信號：≤14Vp-p ；
轉速：3000~10000轉/分，輸出信號：＞14Vp-p ；
n 工作溫度：-20～80℃。
n 傳感器的絕緣電阻：傳感器電纜與外殼間的絕緣電阻≥100MΩ。
n 引出線：長度為2米（可根據用戶要求加長）二根芯線的聚四氟乙烯屏蔽線。
n 重量：100克（不包括引出線）。
n 本安參數：Ui =15VDC，Ii=25mA，Pi=94mW，Ci=0μF，Li=75mH（內阻180Ω）。
n 防爆標志：ExibⅡCT4Gb。
n 執行標準：公司企業標準《CS-1P型磁電式防爆轉速傳感器》。
4、外形及安裝尺寸

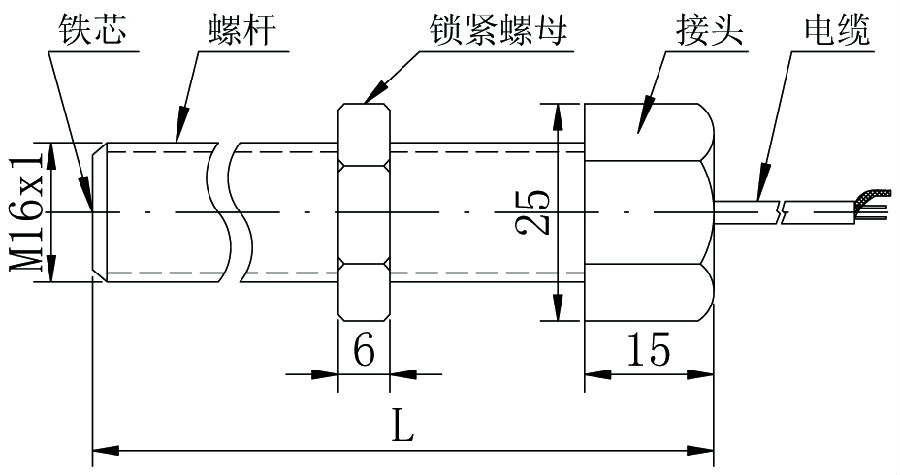

CS-1P型防爆轉速傳感器外形尺寸示意圖

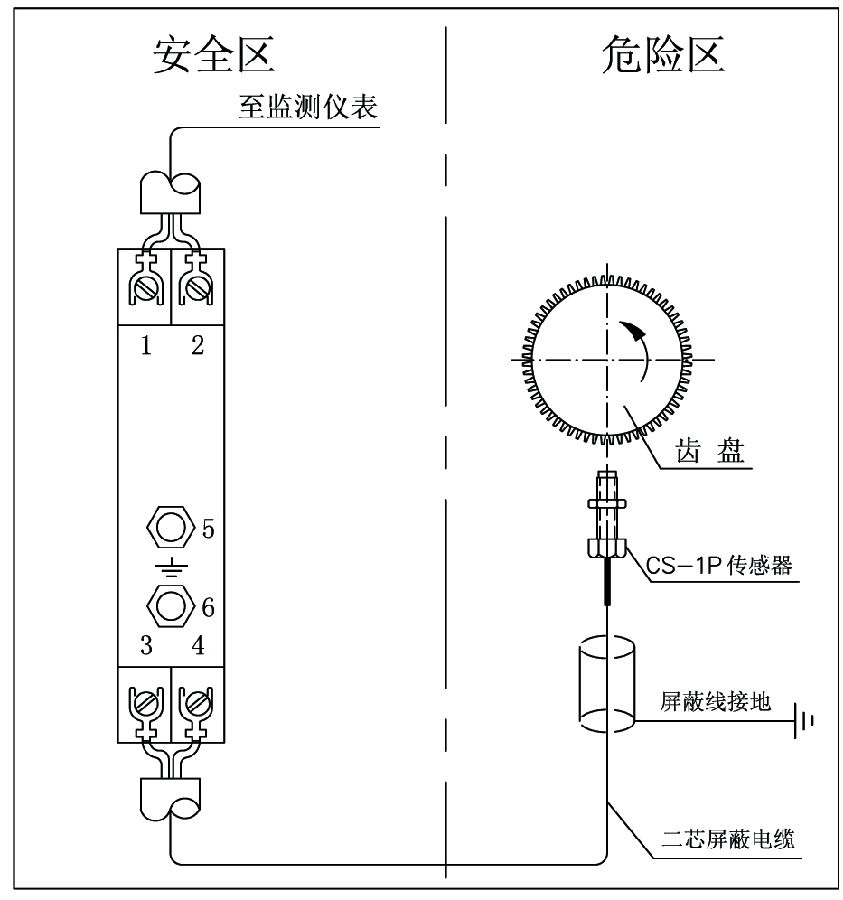

CS-1P型防爆轉速傳感器—本安系統接線示意圖
5、訂貨代號：CS-1P-A□□□-B□□
傳感器長度選擇(L)：A□□□（直接填寫傳感器長度，單位為mm，默認為65mm）
電纜長度選擇：B□□(直接填寫電纜長度，單位為m，默認為2m)
綜合舉例：訂貨代號為“CS-1P-075-03的產品是指殼體長度為75mm、電纜長度為3m的CS-1P型防爆轉速傳感器。
