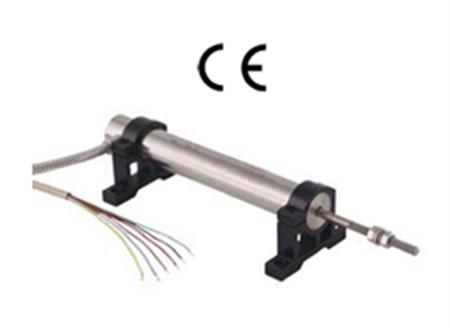

1、概述
TD系列LVDT傳感器為六線制LVDT，其工作原理：鐵芯可移動的差動變壓器，它產生的電量輸出與其分離式可動鐵芯位移成正比，從而進行位移的自動監測和控制，它在機械、電力、汽車、航天航空、冶金、能源、水利等行業的工礦企業、國防工程和科研院所等諸方面獲得了廣泛的應用。
該傳感器動態特性好，可用于高速在線檢測：結構簡單、體積??；工作可靠、使用維護方便、壽命長；非線性度好、重復精度高。
TD系列傳感器可以匹配各種進口變送器（卡件板），各項技術性能與進口傳感器相同，可以替代進口傳感器。具體型號可分為：400TD、500TD、700TD、1000TD、1500TD、2000TD、3000TD、4000TD、5000TD、6000TD、7000TD、8000TD、10000TD、12000TD、14000TD、16000TD。
產品出廠時可配有變送器，訂貨時請說明。
2、用途
適用于油動機行程、閥位的監測和保護。
3、技術參數
n 線性量程：0～800mm，共16種規格（詳見技術指標及尺寸表）。
n 非線性度：不大于0.5% F·S 。
n 初級阻抗：不小500Ω（振蒎頻率為3kHz）。
n 工作溫度：普通型-40℃～+150℃；高溫型-40℃～+210℃（+250℃持續30分鐘）。
n 溫漂系數：小于0.03% F·S / ℃。
n 激勵電壓：3Vr ms(1～5 Vr ms)。
n 激勵頻率：2.5 kHz（400Hz～10 kHz）。
n 引出線：六根特氟隆絕緣護套線，外有不銹鋼護套軟管。
n 耐受振動：20g（可達2 kHz）。
n 執行標準：參照JJF 1305-2011 。

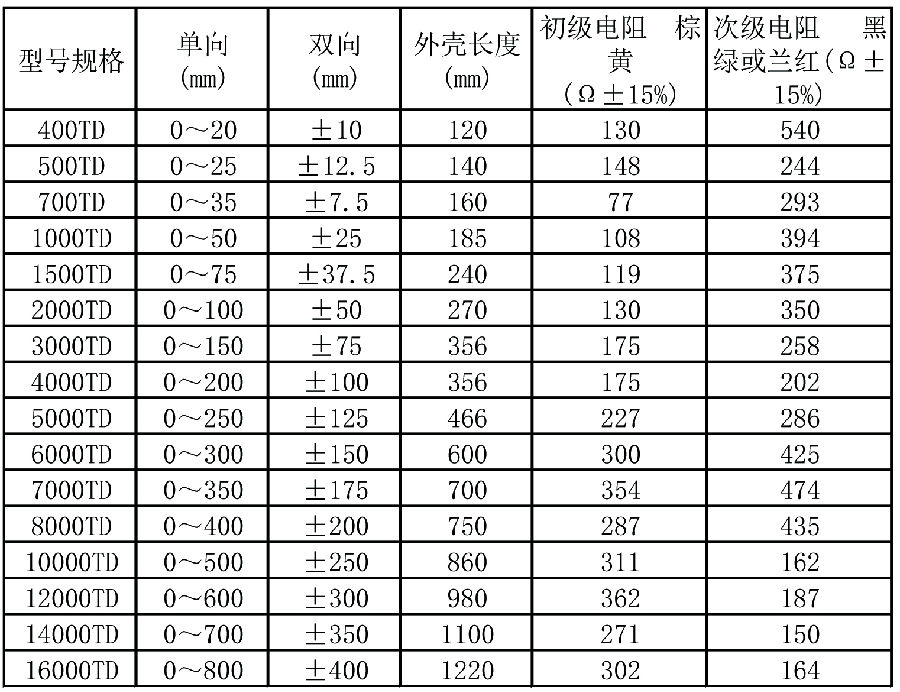

技術指標及尺寸表
4、外形及安裝尺寸

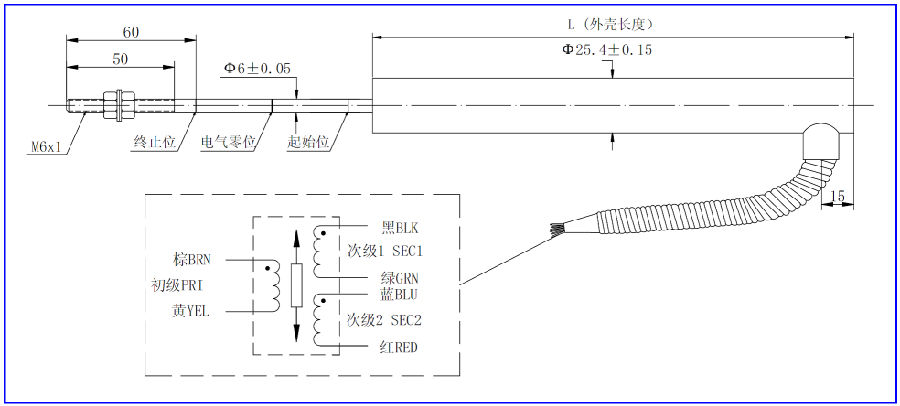

TD系列LVDT位移傳感器外形尺寸圖

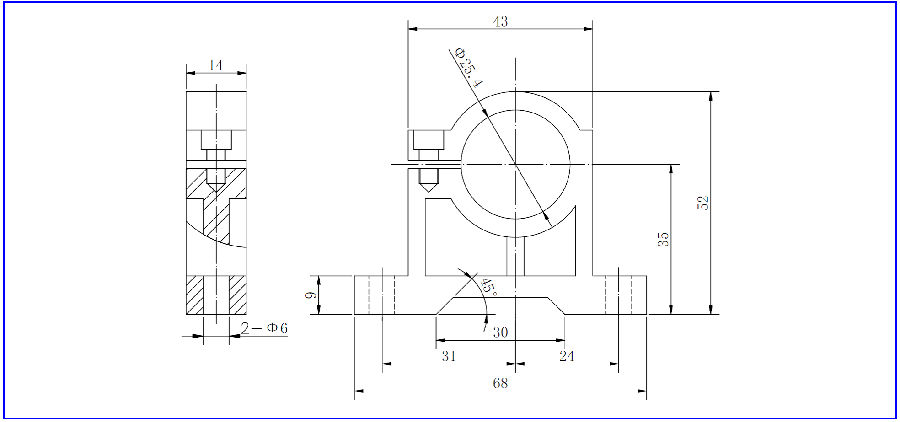

安裝支架圖
5、訂貨指南
訂貨代號： A□□□□-B□□-C□□-D□□
注：TDG表示高溫型LVDT傳感器，TDN表示耐磨型LVDT傳感器，TDGN表示高溫耐磨型LVDT傳感器。
傳感器行程選擇：A□□□□（直接填寫行程，單位為mm）
傳感器引線長度選擇：B□□（直接填寫引線長度單位為0.1m,默認為1m）
引線方式選擇：C□□
*01：直接引線
02：航空插頭引線
配套變送器選擇：D□□
*01：不配變送器
02：配變送器（注明訂貨代號，參見XCBSQ系列或LTM系列行程變送器訂貨指南
標示*為出廠默認值，如有特殊要求，請?jiān)谟嗀洉r(shí)說明。
綜合舉例：訂貨代號為“3000TD-10-01-01的產品是指行程150mm、直接引線且引線長度為1m且不配相應變送器的TD系列LVDT位移傳感器。
